Arquitectura de la Wii

Un análisis práctico por Rodrigo Copetti

Traducido por Jonathan Lojo Muñiz

Edición clásica - Última actualización: 17 de enero de 2024

Idiomas disponibles: 🇬🇧 - English, 🇵🇱 - Polski, 🇮🇹 - Italiano, 🇪🇸 - Español, 👋 - Añadir traducción


Acerca de esta edición

La edición 'clásico' es una versión alternativa a la contraparte 'moderna'. No requiere Javascript, CSS de última generación o HTML convoluted para trabajar, lo que lo hace ideal para lectores que utilizan herramientas de accesibilidad o navegadores de Internet heredados. Por otra parte, los usuarios de eBooks ahora pueden consultar la edición eBook.

Esta edición es idéntica en cuanto al contenido. Sin embargo, los widgets interactivos han sido simplificado para trabajar con HTML puro. De cualquier manera, esto ofrecerá un enlace al artículo original en caso de que el lector quiera comprobar la "versión completa".

Como siempre, este artículo está disponible en Github para permitir a los lectores reportar errores o proponer cambios. También hay una lista de lectura de apoyo disponible para ayudar a entender la serie. El autor también acepta donaciones para ayudar a mejorar la calidad de los artículos actuales y próximos.


Tabla de Contenidos

  1. Imágenes de apoyo
  2. Una introducción rápida
  3. Mandos de nueva generación
    1. Expansiones
  4. CPU
    1. ¿Qué ocurre con la memoria?
    2. Retrocompatibilidad
  5. Gráficos
    1. Funcionalidad
      1. Panorámica estandarizada
      2. Interacción con la pantalla
    2. Diseños actualizados
    3. Señal de vídeo
  6. Audio
  7. E/S
    1. El co-procesador oculto
    2. Manteniendo la compatibilidad
  8. Sistema operativo
    1. SO del Starlet
    2. SO del Broadway
    3. Medio de actualización
    4. Secuencia de arranque
  9. Juegos
    1. Medios
    2. Desarrollo
    3. Volver al Menú HOME
    4. Títulos personalizados
  10. Anti-Piratería y Homebrew
    1. Protección de copia
    2. Cifrado del sistema
      1. Cifrado compartido
      2. Cadena de confianza
      3. Cadena del Starlet
      4. Más claves
      5. Observaciones
    3. La caída del cifrado
    4. Los albores del Homebrew
    5. Un estado permanente
    6. La respuesta de Nintendo
  11. Eso es todo amigos
  12. Copyright and permissions
  13. Fuentes / Sigue leyendo
  14. Contribuir
  15. Registro de cambios

Imágenes de apoyo

Modelos

Le Wii.
Lanzada el 19/11/2006 en América, el 02/12/2006 en Japón y el 08/12/2006 en Europa.

Motherboard

Motherboard
Mostrando la revisión "RVL-CPU-40", las revisiones anteriores tenían un proceso de fabricación significativamente más grande y las posteriores eliminaron la mayor parte del I/O de la GameCube.
La NAND Flash está instalada en la parte posterior.
Motherboard con partes importantes etiquetadas

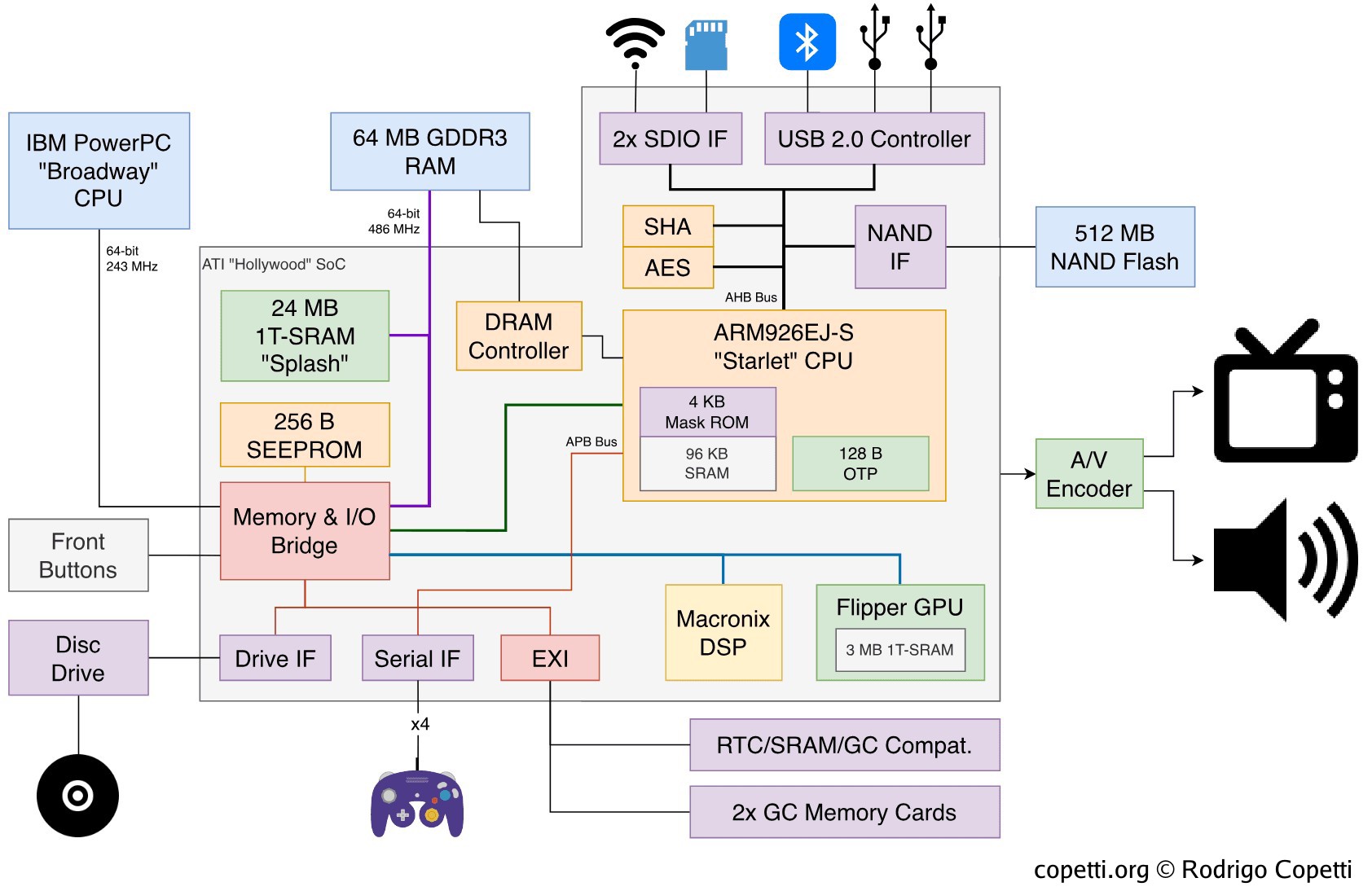

Diagrama

Diagrama de arquitectura
Los buses de datos importantes están etiquetados con su ancho y velocidad.

Una introducción rápida

Aunque la Wii carecía de los gráficos de última generación que disfrutaban sus competidores, los nuevos tipos de mandos y el software innovador le dieron a esta consola nuevas áreas de las que presumir.

Aquí analizaremos todos los aspectos de esta consola, desde su hardware ya familiar hasta su sistema de seguridad descuidado, incluidas sus principales fallas.

Nota rápida: Algunas secciones se superponen con parte del artículo anterior sobre GameCube, por lo que en lugar de repetir la información simplemente pondré un enlace a la parte respectiva del artículo.


Mandos de nueva generación

Comencemos discutiendo uno de los aspectos más icónicos de la consola: los mandos.

El dispositivo principal no es otro más que el ** Wii Remote** (también llamado “Wiimote”), un dispositivo con una forma similar a la de un mando a distancia de televisión que contiene muchos tipos de controles de entrada:

El chip principal del mando es el Broadcom BCM2043 [1], un chip que incluye todos los circuitos necesarios para convertirse en un dispositivo Bluetooth independiente (CPU, RAM, ROM y, por supuesto, un módulo Bluetooth). Mientras que el Wiimote está programado para seguir el protocolo de interfaz humana “Bluetooth HID” para ser identificado como un dispositivo de entrada, este no cumple con el método estándar para intercambio de datos (posiblemente para prevenir el uso en sistemas diferentes a la Wii).

Por último, el Wiimote también incluye 16KB de memoria EEPROM para almacenar datos del usuario y un pequeño altavoz limitado a muestreo de baja calidad (3KHz 4-bit ADPCM o 1.5KHz 8-bit PCM).

Expansiones

Nintendo lanzó este sistema con otro mando para ser usado en la otra mano, el Nunchuck, este posee su propio acelerómetro, un joystick y dos botones. Se conecta mediante un puerto propietario de 6 pines al Wiimote.

Nunchuk y Wiimote [2], respectivamente.

Otros accesorios fueron diseñados también para este puerto, cada uno provisto de diferentes tipos de entradas.


CPU

Después del éxito del Gekko, se presume que IBM tomo este diseño y lo relanzó como el ‘750CL’ para que otros fabricantes lo utilizaran[3]. Después, cuando Nintendo solicito una nueva CPU para usar con en su nueva consola, aun conocida como ‘Revolution’ (de aquí el prefijo RVL en las placas madre), IBM y Nintendo acordaron usar el 750CL a una velocidad de reloj 1.5 veces mayor que el Gekko. Esta CPU es conocida como Broadway [4] y funciona a 729MHz.

Después de haber revisado el Gekko, me temo que no existen tantos cambios en la nueva CPU. Sin embargo, esto puede ser una ventaja: los desarrolladores de GameCube pudieron comenzar a desarrollar nuevos juegos para la Wii de inmediato gracias a la experiencia que habían adquirido con el Gekko. Además, el hecho de que el Broadway funciona a 1.5 veces la velocidad original les permitió implementar más características y calidad.

¿Qué ocurre con la memoria?

Esto es algo interesante, el diseño de memoria de la GameCube fue reorganizado y mejorado con los siguientes cambios:

Retrocompatibilidad

Por ahora, puedes pensar que esta consola es una GameCube mejorada y, por lo tanto, la compatibilidad con juegos de la generación anterior es heredada de forma nativa. Dicho esto, para hacer que la Wii logre completa retrocompatibilidad, el viejo conjunto de puertos fue llevado a la Wii, entre ellos el puerto de mandos de GameCube y los puertos de memoria. Sin embargo, hay existe una nueva restricción: El nuevo mapa de memoria es incompatible con el viejo. Por lo tanto, se implementó una fina capa de “emulación” en el software (más detalles en la sección de “I/O” y “Sistema Operativo”).

Respecto a los accesorios de la GameCube que usaban los socket Serial/Hi-Speed, me temo que la Wii no incluyó estos puertos, por lo que estos accesorios no pueden ser usados en ella.

Desafortunadamente, en años posteriores, estos puertos fueron eliminados de las nuevas revisiones de la Wii.


Gráficos

Del mismo modo que la GameCube (donde la unidad gráfica, interfaces I/O y capacidades de audio fueron combinadas en un único paquete llamado “Flipper”), la Wii alberga un gran chip al lado del Broadway llamado Hollywood. Aquí encontramos el subsistema gráfico que, para ser sinceros, es idéntico al Fipper exceptuando algunas correcciones mínimas.

Por lo tanto, la GPU del Hollywood aún desempeña las mismas tareas que su homólogo el Flipper realizaba entonces, pero ahora goza de 1.5 veces la velocidad de reloj (243 MHz). Este aumento significa que se pueden procesar más geometría y efectos durante la misma unidad de tiempo.

Funcionalidad

Ya que el motor 3D sigue siendo el de Flipper en lugar de repetir la misma descripción general del proceso, mencionaré algunos cambios de diseño interesantes que los juegos tuvieron que sufrir:

Panorámica estandarizada

Modo 4:3.
Modo 16:9, compuesto por el codificador de vídeo.
Modo 16:9, como se muestra en un televisor de pantalla ancha.
Super Mario Galaxy (2007).

Los juegos de GameCube carecían del soporte adecuado para pantallas panorámicas (es decir, que componían fotogramas 16:9, alejándose del tradicional 4:3). Sin embargo, la GPU de Flipper ya era capaz de hacerlo y un puñado de juegos ofrecían opciones para activarlo, aunque todavía se consideraba una característica exclusiva.

Sea como fuere, el framebuffer sigue siendo idéntico y el codificador de vídeo sigue emitiendo un fotograma compatible con PAL o NTSC, por lo que esta característica “panorámica” se consigue en cambio ampliando el campo de visión en la matriz de proyección. El resultado es una escena renderizada con un ángulo de visión mayor que ahora aparece aplastada horizontalmente. Sin embargo, el televisor panorámico también interviene en este proceso, ya que posteriormente estirará el fotograma 4:3 (procedente de la consola) y la imagen visualizada se verá así más o menos en la proporción correcta. Si tienes curiosidad, esta técnica no es nueva, se ha utilizado en la proyección de películas y se denomina pantalla panorámica anamórfica. Además, es curioso cómo los desarrolladores de SNES tuvieron que lidiar con el efecto contrario.

Volviendo al tema, la Wii estandarizó esta característica al permitir activar un “modo panorámico” desde sus ajustes de sistema, lo que a su vez promovió su amplia adopción (valga el juego de palabras).

Interacción con la pantalla

Super Mario Galaxy (2007).
Puedes recoger las estrellas apuntando a ellas.

El nuevo y disruptivo diseño del mando supuso nuevos tipos de interacción en los juegos de Wii. Dado que el Wiimote permitía a los usuarios apuntar a la pantalla, algunos juegos como Super Mario Galaxy o The Legend of Zelda: Twilight Princess utilizaban esta función para permitir al jugador interactuar con el escenario.

En el informe titulado Depuración de Mitos: ¿es más exigente emular la Wii que la GameCube?[6], los desarrolladores del emulador Dolphin explican que los juegos como Super Mario Galaxy y otros juegos de disparos en primera persona dependen delZ-Buffer integrado para identificar el objeto al que el Wiimote está apuntando y/o revisar que tan lejos está el objeto del cursor del Wiimote.

No se trata de una función nueva en sí, sino de un uso novedoso de las capacidades actuales. Los juegos de GameCube no dependían de un mando multiusos con función de puntero. Ahora, los jugadores pueden controlar al personaje y apuntar a la pantalla al mismo tiempo.

Diseños actualizados

Los megahercios adicionales del Broadway y del Hollywood, combinados con diseños vanguardistas, aportaron algunas mejoras a los modelos de los personajes. Puede que no sea tan significativo como el de otras generaciones, pero aún así se nota y se aprecia.

Image Image Image Modelo interactivo disponible en la edición moderna
Super Smash Bros. Melee (2001) para la GC.
4.718 triángulos.
Image Image Image Modelo interactivo disponible en la edición moderna
Super Smash Bros. Brawl (2008) para Wii.
5.455 triángulos.
Image Image Image Modelo interactivo disponible en la edición moderna
Sonic DX (2003) para la GC.
1.985 triángulos.
Image Image Image Modelo interactivo disponible en la edición moderna
Super Smash Bros. Brawl (2008) para Wii.
3.644 triángulos.

Señal de vídeo

Sorprendentemente, esta consola ya no utiliza el antiguo puerto Multi Salida, sino una variación del mismo llamada AV Multi Salida (vaya nombre) con una forma ligeramente diferente. Este lleva todas las señales anteriores más YPbPr (conocida como ” vídeo por componentes”) [7]. También incluye algunas líneas de datos que el sistema utiliza para identificar el tipo de cable conectado.

Por desgracia, este medio hereda las mismas limitaciones de la GameCube. Es decir, no hay S-Video en los sistemas PAL ni RGB en los NTSC. Además, RGB sólo puede emitir señales entrelazadas (no progresivas). Por otro lado, Nintendo por fin sacó un cable SCART (como accesorio extra) que por fin hace uso de las líneas RGB (recordemos que eran ignoradas desde los tiempos de la SNES).


Audio

La Wii incluye el mismo Macronix DSP que se encuentra en la GameCube, puedes echar un vistazo a ese artículo para ver el análisis detallado.

En comparación con la GameCube, el único cambio importante es que, al haber desaparecido la ARAM, se puede utilizar MEM1 o MEM2 como búfer de audio.


E/S

El subsistema I/O de esta consola es un cambio de juego (si me permites el juego de palabras). Ahora las interfaces están controladas por un único módulo que también se ocupará de la seguridad. Estoy hablando del Starlet.

El co-procesador oculto

El Starlet no es más que una CPU ARM926EJ-S conectada a la mayoría de los componentes internos de esta consola. Reside dentro del Hollywood, funciona a 243 MHz (igual que el Hollywood) y contiene también su propia ROM y RAM. Por lo tanto, puedes considerar al Starlet un ordenador independiente que funciona junto a la CPU principal.

Diagrama principal de la arquitectura de la Wii. Observe cómo Starlet es capaz de controlar la mayor parte del I/O e incluso ocultar algunos del Broadway.

El núcleo es similar al utilizado en la Nintendo DS, salvo por la inclusión de dos añadidos “especiales”:

Estas mejoras son un poco “raras”, ya que no se utilizan en la Wii. No obstante, Nintendo seleccionó ese núcleo para el Starlet. Esto me recuerda al primer iPhone (2G), que también incluía una CPU ARM con Jazelle (también desperdiciada).

Si te lo estás preguntando, Jazelle nunca tuvo éxito. Después de algunas iteraciones, se descubrió que Java Bytecode simplemente funcionaba mejor en el software. Más tarde, ARM sucedió a Jazelle con “Thumb-2EE” y, en el momento de escribir este artículo (junio de 2021), ambas unidades han sido retiradas.

Image Image
I/O externos en la Wii.
La oscura & y pequeña ranura frontal es un lector de tarjetas SD.

Más adelante, esta “CPU de I/O” se encarga de arbitrar el acceso entre muchos I/O y el Broadway, y al hacerlo también se ocupa de la seguridad (que decide si permite el acceso o no). Esto es especialmente crucial cuando se trata de conceder acceso a la NAND, por ejemplo, que es donde se almacenan el sistema operativo principal y los datos del usuario.

El chip también hereda algunas tecnologías de ARM, como la arquitectura de bus de microcontroladores avanzados (AMBA), un protocolo que facilita la comunicación entre dispositivos mediante un conjunto de buses especializados.

Dicho esto, Nintendo ha cableado el I/O de forma que hace uso de dos buses AMBA [8]:

Manteniendo la compatibilidad

Wii usando equipamiento de GameCube [9].

La Wii mantiene total compatibilidad con los juegos de la GameCube aunque el sistema de I/O haya cambiado drásticamente. Esto se debe a que el Starlet puede ser reprogramado cuando un juego de GameCube se ejecuta virtualmente para remapear el I/O, dejándolo igual que la GameCube original esperaría encontrar.

Además, el chip Real-Time Clock incluye alguna ROM de repuesto que almacena fuentes de mapa de bits (el conjunto latino y japonés) utilizadas por los juegos de GameCube; y SRAM para guardar ajustes relacionados con IPL.


Sistema operativo

Generalmente hablando, hay dos sistemas operativos que conviven en la Wii. Uno es ejecutado en el Broadway (CPU principal) y el otro en el Starlet (CPU de I/O). Ambos residen dentro de los 512 MB de memoria de la NAND y pueden ser actualizados.

SO del Starlet

El Starlet ya es una pieza de hardware interesante, pero su software es aún más intrigante. Verás, este sistema operativo no solo tiene acceso completo a cada rincón de la consola, sino que también es lo primero que se ejecuta cuando se presiona el botón de encendido.

El Starlet ejecuta un sistema extraoficialmente denominado Sistema Operativo de Entradas/Salidas o “IOS” (por favor, no confundir esto con el iOS de Apple) [10]. IOS es un sistema operativo con todas las funciones compuesto por:

Con esto en mente, la tarea principal de IOS es aliviar la carga de trabajo de la CPU principal abstrayendo I/O y seguridad. Por este motivo, los programadores no tienen que preocuparse de esos asuntos. Para lograr esto, el Starlet reserva entre 12 y 16 MB de RAM GDDR3 para sus tareas, el resto es utilizado por el Broadway y la GPU.

El Broadway y el Starlet se comunican entre sí mediante un protocolo de comunicación entre procesos o “IPC”: en pocas palabras, ambas CPU comparten dos registros cada una. Una CPU puede escribir en los registros de la otra (los datos escritos pueden representar un comando o un valor) y desde allí, la CPU receptora puede realizar una función en respuesta.

El sistema de actualización de IOS es un poco complicado: las versiones actualizadas de IOS no se instalan sobre las antiguas, sino en otra ranura (el área reservada en NAND para IOS está dividido en “ranuras”). Esto es puramente por razones de compatibilidad, ya que permite que el software antiguo de la Wii siga usando la misma versión de IOS para la que fue desarrollado.

Nintendo lanzaba a menudo actualizaciones de IOS para mejorar la compatibilidad con el hardware (lo cual era necesario cuando se enviaba un nuevo accesorio). Únicamente hay una excepción cuando las actualizaciones de IOS realmente reemplazan a las anteriores: cuando se descubre que una versión específica tiene una vulnerabilidad explotable. Esto era sólo por razones de seguridad.

Cuando se inserta un juego de la GameCube, sucede algo diferente: el Starlet inicia un MIOS en su lugar. Esta variante de IOS solo ordena al Starlet emular la IPL original.

SO del Broadway

Este se conoce comúnmente como el menú del sistema y se ejecuta efectivamente en la CPU PowerPC principal (Broadway).

Menú del sistema con muchos canales instalados.
Menú de ajustes utilizado para cambiar la configuración.
El tablón de mensajes almacena cartas agrupadas por fecha.

En comparación con IOS, no lo consideraría un sistema operativo “completo”, sino más bien un “programa” que permite al usuario realizar las siguientes operaciones:

Al igual que IOS, Nintendo también lanzó múltiples actualizaciones para este sistema. Algunos arreglaron agujeros de seguridad, otros agregaron más funciones. Una nueva característica notable fue la capacidad de almacenar canales en la tarjeta SD.

Cualquier programa que se ejecute en el Broadway (incluido el menú del sistema) depende de una versión específica de IOS para funcionar. Cuando se inicia un juego o un canal, el Starlet se reinicia usando la versión declarada de IOS necesaria.

Medio de actualización

Nintendo se refiere a ellas como ** Actualizaciones del sistema **. Contienen los dos sistemas operativos en el mismo paquete y utilizan números ordinales para el control de versiones. La última versión conocida es 4.3E, lanzada en junio de 2010.

Los paquetes de actualización del sistema se pueden obtener de los servidores de Nintendo o de los discos de juegos. Los usuarios pueden buscar actualizaciones manualmente usando el menú del sistema. Las actualizaciones son obligatorias si un juego requiere una versión específica de IOS que no está instalada (y el disco contiene los paquetes necesarios).

Secuencia de arranque

Hasta ahora hemos analizado dos sistemas operativos muy diferentes que residen en esta consola y se ejecutan simultáneamente. Esto parece bastante sencillo, aunque ambos deben coordinarse cuidadosamente durante el inicio de la consola para que funcione correctamente después.

Dicho esto, el proceso de arranque de esta consola es el siguiente [11]:

  1. El usuario toca el botón ON en la consola.
  2. Etapa Boot0: El Starlet ejecuta un programa cableado que se encuentra en su Mask ROM integrada (1,5 KB).
    • En pocas palabras, el Starlet descifra y verifica la integridad de los primeros 96 KB de la NAND, luego el Starlet calcula su hash y lo compara con un hash guardado que se encuentra en la memoria OTP integrada del Starlet. Si ambos hashes no coinciden, entonces la consola se induce en un bucle infinito.
  3. Etapa Boot1: El Starlet ejecuta un pequeño programa que se encuentra en los 96 KB de la NAND antes mencionados.
    • Este programa simplemente le indicará al Starlet que inicialice (borre) los 64 MB de RAM GDDR3, luego descifre y verifique el resto de la NAND.
  4. Etapa Boot2: El Starlet carga el IOS inicial (necesario para el menú del sistema) y luego inicia el Broadway.
  5. El Broadway arranca el menú del sistema. El usuario toma ahora el control.

Juegos

Si bien los juegos nuevos no siempre presentaban avances gráficos considerables, sí sorprendían a los usuarios con la cantidad de funciones que ahora podían ofrecer. Esto fue gracias a los nuevos servicios que Nintendo ofreció con el lanzamiento de la consola, que van desde el nuevo conjunto de mandos hasta una infraestructura en línea estandarizada (WiiConnect24) que permitió jugar en línea de manera gratuita.

Medios

Los juegos de Wii se distribuyen utilizando un formato de disco propietario llamado Disco Óptico de Wii (lo sé, el nombre no puede ser más obvio). De todos modos, Matsushita/Panasonic diseñaron este formato basándose en el disco DVD tradicional y añadiendo características no estándar, como un burst cutting area en la sección interna del disco para evitar reproducciones no autorizadas.

Los juegos estándar se presentan en una caja y disco físicos.
Los juegos pequeños (WiiWare) y los juegos emulados (consola virtual) se pueden comprar y descargar a través del Canal Tienda.

El disco de Wii proporciona 4,7 GB (si es de una sola capa) o 8,54 GB (si es de doble capa) de espacio disponible. A menudo contienen dos particiones: la primera para las actualizaciones del sistema y la otra para el propio juego.

Algunos juegos como Super Smash Bros. Brawl incluían más particiones para almacenar múltiples juegos de la Consola Virtual, que se ejecutaban dentro del juego principal.

Desarrollo

Como parte de la tradición, Nintendo proporcionó un kit de desarrollo. Este se llamaba NDEV [12] y tenía la forma de un ladrillo negro alargado. NDEV se lanzó con I/O mejorados y dos veces la cantidad de MEM2 (128 MB en total) para fines de depuración.

El paquete de software oficial se llamó Revolution SDK [13] e incluía varias herramientas, compiladores, depuradores y frameworks para llevar a cabo el desarrollo (principalmente en C/C++). Nintendo distribuyó actualizaciones posteriores a través de un portal web llamado Warioworld.com (ahora fuera de línea/redireccionado) al que solo podían acceder los desarrolladores aprobados.

El SDK oficial se basa en llamadas de IOS para interactuar con el hardware de la Wii, es por eso que las actualizaciones de IOS a menudo se correlacionan con las actualizaciones del SDK.

Volver al Menú HOME

Teniendo en cuenta todos los avances de software de esta consola, puede que te sorprenda que los juegos aún se ejecuten en bare metal, lo que significa que tienen control total del Broadway, pero no del Starlet (por lo tanto, aquí se implementan mecanismos de seguridad). No hace falta decir que el comportamiento del juego aún está sujeto a la aprobación de Nintendo antes de ser distribuido.

Menú de inicio mostrado dentro de un juego.
Esta pantalla también debe incluirse.

Dicho esto, hay ciertas características en diferentes juegos que de alguna manera parecen terriblemente idénticas. Por ejemplo, ¿recuerdas el famoso Menú HOME? Al presionar el botón “HOME” en el Wiimote se activará una pantalla emergente en el juego, lo que permitirá al usuario regresar al menú del sistema sin la necesidad de reiniciar la consola. Teniendo en cuenta que el sistema operativo no ofrece esta característica, ¿cómo lograron todos los juegos crear la misma interfaz gráfica?

La respuesta es simple: Nintendo incluyó en su SDK algunas bibliotecas obligatorias que los juegos deben integrar. He aquí, uno de ellos dibuja esa pantalla. Además, esta es la razón por la que encontrarás que sólo las aplicaciones caseras presentan diseños “originales” para el menú HOME.

El menú HOME oficial es uno de los aproximadamente 200 requisitos que los juegos debían incluir, según lo establecido en el documento Pautas de programación de Wii (que se encuentra en el SDK oficial). Otros requisitos consistían en mostrar la pantalla “Recordatorio de la correa de Wii” (que es solo una imagen BMP) al inicio del juego, seguida de otra regla que dictaba cómo interactuar con ella.

Títulos personalizados

El canal Mii te permite jugar con tu propio “Mii”…
…que luego aparece en tus juegos.
Wii Music (2008).

Otra característica nueva que me gustaría destacar es la introducción de los Mii, una especie de avatares que los usuarios pueden crear utilizando un canal dedicado llamado Canal Mii.

Pero la diversión no termina ahí, ya que los juegos también podían usar estos Mii recién creados para personalizar el juego.


Anti-Piratería y Homebrew

Creo que la cantidad de características que ofrecía esta consola la hacía muy atractiva para la piratería, ya que descifrar el sistema de seguridad permitiría a los desarrolladores caseros tener en sus manos las capacidades de la consola sin tener que pasar por las verificaciones de Nintendo. Sea como fuere, la Wii acabó teniendo una fantástica biblioteca Homebrew.

Protección de copia

Empecemos con la víctima común: la unidad de disco.

Los discos de Wii incluyen la mencionada zona de “burst cutting”, inaccesible para los lectores convencionales. Por lo tanto, en ausencia de esto, el lector siempre se negará a leer el contenido.

La unidad de disco no permitirá que nadie pase esta pantalla hasta que se inserte un disco válido.

Los desarrolladores de modchip descubrieron que la unidad contenía una interfaz de depuración llamada “Serial Writer” [14], aunque este puerto está bloqueado hasta que se introduce una clave secreta. Aun así, era cuestión de tiempo que se descubriera la clave. Una vez ocurrido esto, los modders pudieron desactivar la protección anti-copia y posteriormente desarrollaron un modchip que automatizaba este proceso.

Matsushita lanzó nuevas revisiones de esta unidad ofuscando la interfaz de depuración, sin embargo, se descubrieron otros fallos en el lector que volvieron a habilitarlo.

Cabe mencionar que el principal beneficio de los modchips era la piratería pura y dura, ya que el contenido del disco sigue estando cifrado, por lo que se necesitaban más investigaciones y herramientas para ejecutar código personalizado.

El homebrew de la GameCube, por su parte, ya era posible de ejecutar siguiendo exploits previos descubiertos en la predecesora.

Cifrado del sistema

Esta es probablemente la sección más compleja de esta consola, pero su incesante investigación abrió la puerta a montones de desarrolladores con talento y programas asombrosos.

La Wii diseñó su seguridad interna en torno a un par de cifrados criptográficos (AES, RSA, ECC, SHA-1 y HMAC). Para facilitar las explicaciones, veamos cada grupo por separado:

Cifrado compartido

La comunicación entre muchos componentes (NAND, disco de juego y tarjeta SD) está encriptada para evitar su manipulación. Nintendo eligió un sistema de clave simétrica para protegerla [15], lo que significa que la Wii utiliza la misma clave para cifrar y descifrar sus datos.

El Starlet tiene tres claves AES de 128 bits almacenadas en su memoria OTP [16], estas se escriben una vez durante la fabricación:

Con esto, podemos ver que el Starlet se encarga del cifrado/descifrado de contenido sensible, es por esto que esta CPU es la única que tiene acceso a datos confidenciales.

Cadena de confianza

Los títulos contienen otra capa de seguridad, RSA-2048. Se trata de un cifrado asimétrico, lo que significa que necesitamos una clave para cifrar el contenido y otra para descifrarlo. En pocas palabras, esto permite a Nintendo cifrar los títulos utilizando una clave no revelada (llamada “clave privada”), mientras que la Wii los descifra utilizando una “clave pública”, que se almacena en la consola. Si los piratas informáticos obtuvieran la clave pública, no sería suficiente para descifrar el sistema de seguridad, ya que se espera que los datos sigan cifrándose con la clave privada, que sólo Nintendo conoce.

Además, RSA no sólo se utiliza para cifrar contenidos, sino también para comprobar la integridad de dicho cifrado. Verás, Nintendo utiliza múltiples claves que se usan para firmar (cifrar) datos ya cifrados, formando una cadena de cifrado con el único propósito de asegurarse de lo siguiente:

Permítanme darles un ejemplo de cómo funciona esto:

  1. Nintendo crea una clave llamada x.
  2. Nintendo programa el Starlet para que sólo confíe en los contenidos firmados con la clave x.
  3. Si el Starlet tiene que descifrar un título con la clave y, solo procederá si y ha sido firmado con la clave x.

Esto se denomina cadena de confianza. Fuera de la Wii, esta técnica se utiliza habitualmente para proteger la mayoría de nuestras comunicaciones en todo el mundo (por ejemplo, los navegadores web que utilizan HTTPS se basan en “certificados raíz” para validar la autenticidad de certificados desconocidos).

Cadena del Starlet

La OTP del Starlet almacena claves públicas (lo que significa que, para nuestros propósitos, sólo puede descifrar y verificar la firma del contenido). Su cadena de confianza está formada por las siguientes claves [17]:

Como ves, todo esto permite a Nintendo ser el único distribuidor de contenido, lo que puede ser positivo para los estudios de juegos preocupados por la piratería.

Más claves

Este sistema también contiene un par de claves privadas y públicas de la ECC. La criptografía de curva elíptica (ECC) es otro algoritmo similar al RSA. En este caso, sólo se utiliza para firmar el contenido transferido a través de la tarjeta SD. Esto es lo que impide que los contenidos copiados de una Wii se utilicen en otra.

La clave ECC está firmada por otra clave pública RSA llamada MS, que permitirá al Starlet confiar en la clave ECC.

La última clave utilizada por esta consola es la clave HMAC, que utiliza otro algoritmo que combina hashes SHA-1 y HMAC. Durante el proceso de arranque, el Starlet comprueba que la NAND no haya sido alterada por hardware de terceros. Para ello, calcula el hash SHA-1 de NAND y lo compara con un hash fijo para comprobar si coinciden. Además, el hash guardado se firma con la clave HMAC para garantizar su autenticidad.

Como nota final, la clave HMAC se almacena en SEEPROM (fuera del Starlet), no en OTP.

Observaciones

Después de todo esto, cabe mencionar que cuando el sistema ejecuta juegos de GameCube, no se utiliza ninguno de los métodos de cifrado mencionados. En su lugar, el Starlet sólo comprobará que el juego sólo accede a sus posiciones de memoria designadas. Esto se debe a que 1/4 de la RAM GDDR3 está asignada para simular la antigua ARAM.

La caída del cifrado

Empecemos con las claves AES, el algoritmo puede ser difícil de descifrar, pero si las claves se extraen de alguna manera (especialmente la clave común), esa capa de seguridad quedaría anulada al instante. Por lo tanto, el principal reto es cómo extraerlas.

Diagrama de seguridad del Starlet.

Pues bien, un grupo de hackers llamado Team Twiizers descubrió que la falta de firmas en el modo GameCube puede ser una prometedora zona de ataque [18]. No solo descubrieron que 3/4 de esa RAM GDDR3 no se inicializaban tras ejecutar un programa GC, sino también que puenteando algunos puntos de dirección de la placa base (usando, eso sí, unas pinzas) podían intercambiar los bancos seleccionados de RAM GDDR3, permitiendo el acceso a zonas restringidas. Y he aquí, se descubrieron las claves AES residían allí.

No olvidemos que esto sólo permite descifrar la “primera capa” de seguridad, pero para poder ejecutar programas sin firmar (Homebrew), también hay que crackear RSA. Por desgracia, esto puede ser computacionalmente imposible… A menos que haya fallos en su aplicación. Pues bien, Team Twizzers no se detuvo ahí, así que empezó a invertir la forma en que se codificaba IOS, centrándose en sus funciones de verificación de firmas.

La verificación de firmas RSA, sin entrar en demasiados detalles, funciona comparando el hash de la operación RSA calculada con la firma descifrada. Después de algunas manipulaciones, el grupo descubrió algo gracioso: Nintendo implementó esta función usando strncmp (la comparación de “cadenas” de C).

Para la gente no familiarizada con C, strncmp es una rutina utilizada para comprobar si dos cadenas son iguales. Este método recibe tres parámetros: dos cadenas y un número entero, este último indica el número de caracteres que hay que comparar. Después, strncmp comienza a comparar cada carácter hasta que se alcanza el final de cualquier cadena (o el contador de caracteres). Las cadenas en C son solo una cadena de caracteres terminada en un carácter \0, esto significa que strncmp deja de compararse una vez que cualquier cadena llega a \0. Por lo tanto, al componer un título de Wii de forma que su hash contenga \0 al principio, los cálculos RSA del Starlet se encontrarán comparando hashes muy cortos (o incluso vacíos) con sustanciales posibilidades de colisión (datos diferentes que producen el mismo valor hash). En última instancia, utilizando una cantidad factible de fuerza bruta, esto permitió que la comparación arrojara igual¡El título está firmado!

Por si fuera poco, este fallo se descubrió en múltiples versiones de IOS, ¡e incluso en rutinas encontradas en el boot1 y el boot2!

Los albores del Homebrew

Después de esto, sólo quedaba una cosa: hacer que el exploit fuera permanente e implementar una herramienta “fácil de usar”, para que pudiera ejecutar programas personalizados sin problemas.

La ejecución de aplicaciones de terceros se realizaba inicialmente mediante una partida guardada falsificada.

Hasta ahora, estos exploits requerían el uso de hardware adicional, por lo que no todos los usuarios podían aprovecharlos… Hasta que Team Twizzers descubrió otro exploit: un desbordamiento del búfer del juego.

Me refiero al famoso The Legend of Zelda: Twilight Princess (un juego de Nintendo, por cierto). TT descubrió que el archivo de guardado del juego podía modificarse para desbordar el número de caracteres utilizados para dar nombre al caballo del jugador. Así, cuando el jugador intenta leer el nombre desbordado, se desencadenaría una reacción en cadena que terminaría en la ejecución de código arbitrario. Esto podría usarse para ejecutar, digamos, un cargador de programas.

Como ahora se podían falsificar las firmas, este archivo guardado manipulado se distribuía fácilmente por la red para que otras personas lo utilizaran. Como resultado, la comunidad homebrew ahora podía ejecutar su software personalizado.

Un estado permanente

Al seguir revirtiendo IOS, se descubrió que las firmas sólo se comprueban durante la instalación de los títulos, no durante su ejecución.

Image Image
El Canal Homebrew no oficial (2008).
Probablemente el hack más fácil de usar de todos los tiempos.

Por lo tanto, TT lo hizo de nuevo. Forjaron cuidadosamente un canal instalable que podía cargar programas arbitrarios desde la tarjeta SD. Si este canal se instalara antes de que Nintendo hubiera tomado medidas para mitigar los problemas de seguridad, la Wii disfrutaría de homebrew de forma permanente (independientemente de que Nintendo parcheara los fallos de su firma en el futuro, como así hizo).

El Canal Homebrew fue el resultado de esto, este título permitía a cualquier usuario poner en marcha programas homebrew que se beneficiaban del control total de este sistema (con todas las implicaciones que esto significa).

La respuesta de Nintendo

Por razones obvias, Nintendo emitió varias actualizaciones de sistema que corregían los exploits de firma en múltiples versiones de IOS, también se ocuparon de sus etapas de arranque defectuosas enviando nuevas revisiones de hardware.

Muchas de estas están llegando.

Sin embargo, todavía se descubrieron fallos fundamentales en este sistema:

Por lo tanto, para resolver esto, lo único que quedaba era sólo el juego del gato y el ratón. Durante los meses siguientes, se descubrieron diferentes exploits y Nintendo intentó parchearlos uno tras otro. Este “juego” continuó hasta que la consola llegó al final de su vida útil y no se publicaron más actualizaciones. Podemos asumir que el ratón ganó esta vez.

En el momento de escribir estas líneas, los exploits mencionados en este artículo ya han sido parcheados, pero también sustituidos por otros que funcionan actualmente.

Supongo que no se puede discutir acerca del impacto que tuvo la hacking scene en este sistema, y quién puede olvidar la enorme cantidad de homebrew que se puso a disposición (había incluso una “tienda” de homebrew, que era más rápida y libre que el “Canal Tienda Wii” oficial).


Eso es todo amigos

¡Feliz año nuevo 2020!

Este me llevó bastante tiempo, ingenuamente predije que como la mayor parte del contenido ya estaba hecho para la GameCube, sólo tendría que escribir párrafos cortos y añadir enlaces aquí y allá…

Creo que resultó más informativo de lo que esperaba, así que espero que lo haya encontrado una buena lectura.

¡Hasta la próxima!
Rodrigo


Contribuir

Este artículo forma parte de la serie de Arquitectura de consolas. Si te ha resultado interesante, por favor considere donar. Tu contribución se usará para tener mas herramientas y recursos que ayudarán a mejorar la calidad de los actuales artículos y próximos.

Donate with PayPal
Become a Patreon

También puedes comprar la edición eBook en inglés. Trato las ganancias como donaciones.


Esta es la lista de herramientas adquiridas o interesantes a adquirir:

Interesting hardware to get (ordered by priority)

Acquired tools used

De alternativa, puedes ayudar sugiriendo cambios y/o agregando traducciones.


Copyright and permissions

This work is licensed under a Creative Commons Attribution 4.0 International License. You may use it for your work at no cost, even for commercial purposes. But you have to respect the license and reference the article properly. Please take a look at the following guidelines and permissions:

Article information and referencing

For any referencing style, you can use the following information:

For instance, to use with BibTeX:

@misc{copetti-wii,
    url = {https://classic.copetti.org/writings/consoles/wii/},
    title = {Wii Architecture - A Practical Analysis},
    author = {Rodrigo Copetti},
    year = {2020}
}

or a IEEE style citation:

[1]R. Copetti, "Wii Architecture - A Practical Analysis", Copetti.org, 2020. [Online]. Available: https://classic.copetti.org/writings/consoles/wii/. [Accessed: day- month- year].

Special use in multimedia (Youtube, Twitch, etc)

I only ask that you at least state the author’s name, the title of the article and the URL of the article, using any style of choice.

You don’t have to include all the information in the same place if it’s not feasible. For instance, if you use the article’s imagery in a Youtube video, you may state either the author’s name or URL of the article at the bottom of the image, and then include the complete reference in the video description. In other words, for any resource used from this website, let your viewers know where it originates from.

This is a very nice example because the channel shows this website directly and their viewers know where to find it. In fact, I was so impressed with their content and commentary that I gave them an interview 🙂.

Appreciated additions

If this article has significantly contributed to your work, I would appreciate it if you could dedicate an acknowledgement section, just like I do with the people and communities that helped me.

This is of course optional and beyond the requirements of the CC license, but I think it’s a nice detail that makes us, the random authors on the net, feel part of something bigger.

Third-party publishing

If you are interested in publishing this article on a third-party website, please get in touch.

If you have translated an article and wish to publish it on a third-party website, I tend to be open about it, but please contact me first.


Fuentes / Sigue leyendo

Anti-Piratería

Bonus

CPU

Juegos

Gráficos

I/O

Sistema Operativo

Fotografía
