PlayStation 硬件架构

相关影像

型号

主板

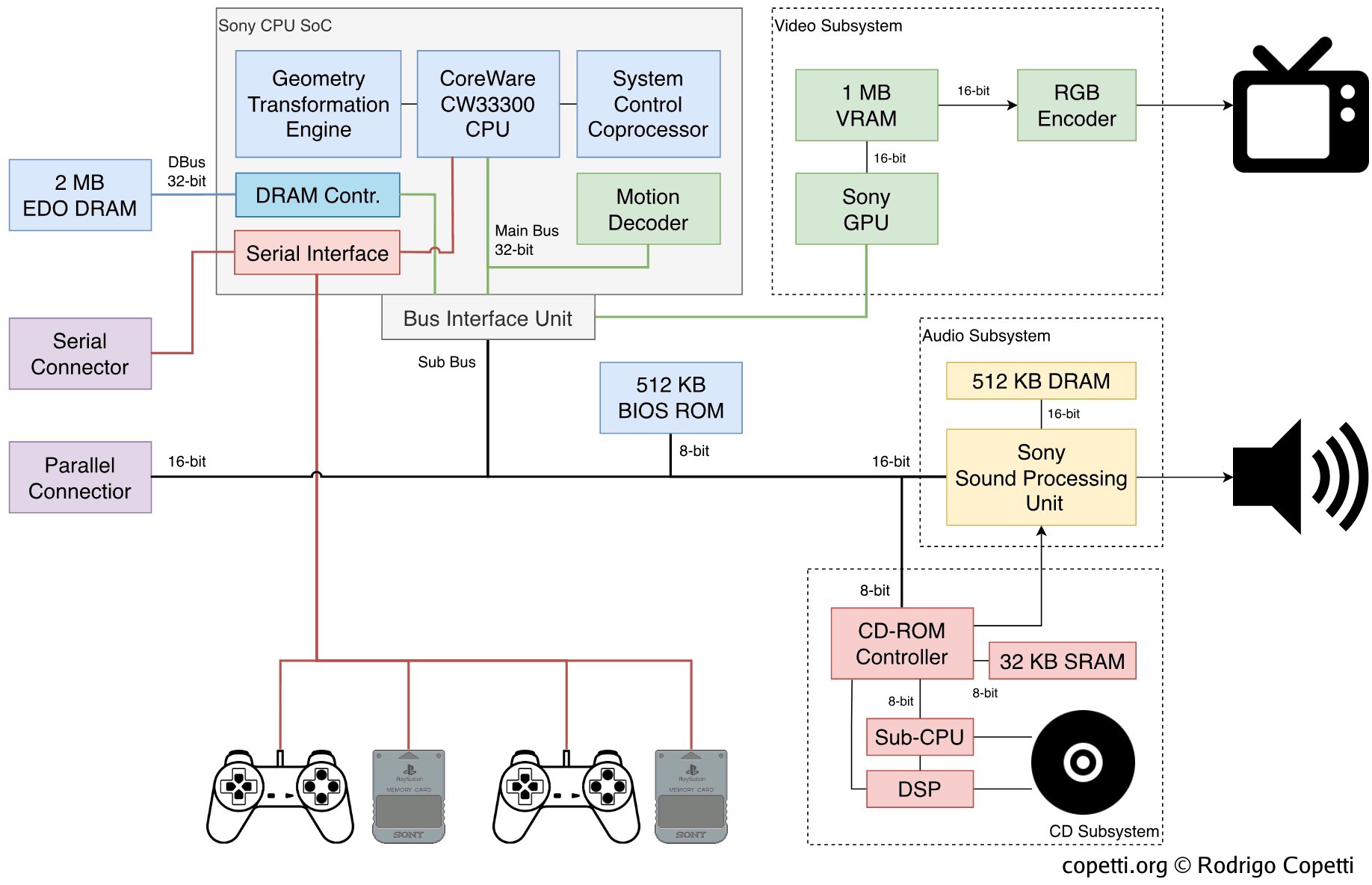

图示

快速入门

索尼公司知道，3D 硬件的开发可能会非常麻烦。 因此，他们的首款游戏机将保持简单且实用的设计…… 尽管这可能需要付出代价！

中央处理器 (CPU)

本节将对索尼CXD8530BQ进行剖析，它是这款游戏机的两大芯片之一。 在当今世界，我们称之为“片上系统”（System-on-Chip，SoC）。

起源

主处理器是一种“由y设计、基于z并从w处二次采购”的产品，这用几句话来概括有点过于冗长，所以我们何不从一些历史背景开始呢？

一点历史

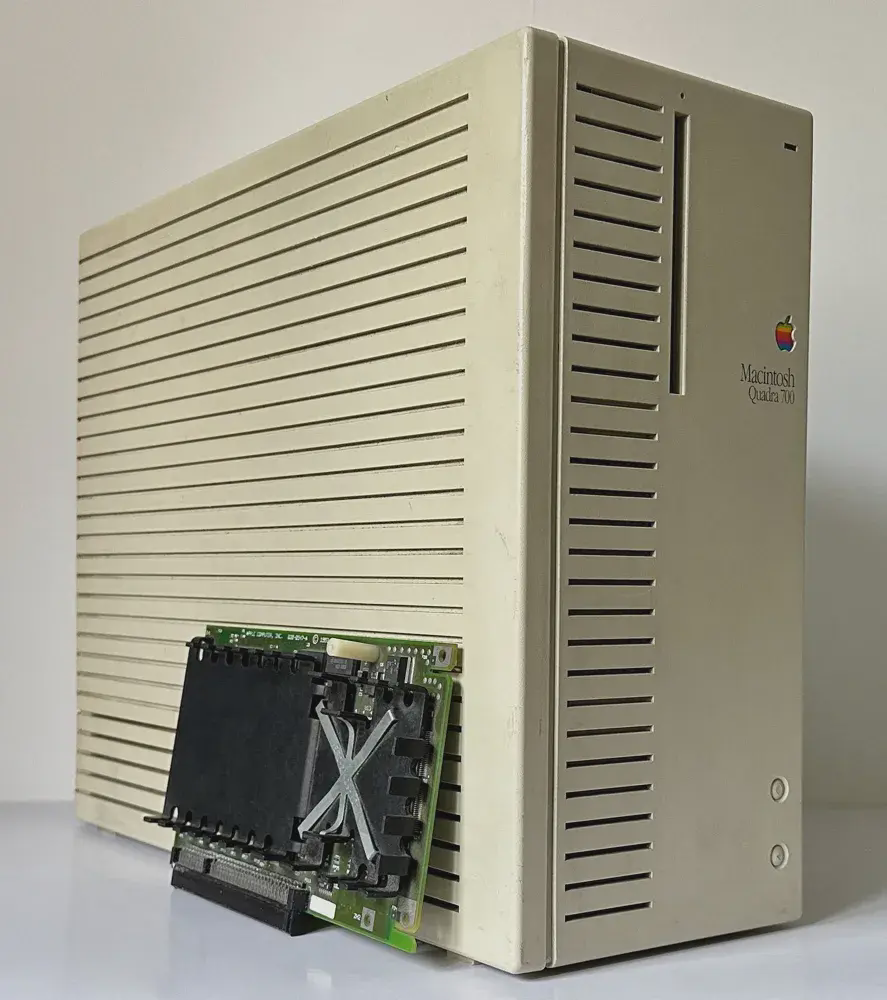

九十年代初，许多流行 CPU 的命运发生了变化。 曾经领先的8位CPU（如Z80和6502）已不再受人关注，而摩托罗拉著名的68000以及其他在80年代末获得成功的16位设计已成为取代它们的候选产品。 即使在此时的个人电脑领域，塔能鲍姆（A.S.Tanenbaum）在与托瓦兹（L.Torvalds）辩论的著名辩论中，也只给了英特尔的x86架构五年的时间到它退出家用市场。

初看起来，技术发展似乎在此时遇到了障碍。 但实际上，新一轮相对陌生的CPU浪潮正在涌入主流设备。 其中许多设计都源于学术界，因此是为了证明特定的设计理念而存在的。 那个时代的新型CPU包括：

• MIPS： 由硅谷图形（Silicon Graphics Incorporated， SGI）采用（针对图形工作站）。
• PowerPC： 被苹果公司采用（针对台式机发行）。
• SPARC：由太阳微系统（Sun Microsystems）创造（针对服务器和商务工作站）。
• ARM：由Acorn公司创造（最初面向消费市场，后来转向PDA和手机）。
• ……还有许多“微控制器”芯片尚未定型或被任何行业采用，如日立的SH或NEC的V810。 出乎他们意料的是，这些芯片后来分别被世嘉土星和任天堂Virtual Boy选用。

所有这些处理器都有一个共同点：它们都遵循精简指令集计算机（RISC）规则，这从根本上改变了这些芯片的设计和编程方式。 RISC CPU的一条规则规定，单条指令不能混合内存和寄存器操作，这样硬件设计人员就可以简化执行指令的电路……然后利用并行技术对其进行增强。

MIPS和索尼

MIPS 计算机系统公司起源于其创始人（斯坦福大学教师）将其研究成果转化为物理处理器的迫切愿望，80年代硅谷的风投资本家也急于投资于此[2]。 他们首次推出的中央处理器“MIPS R2000”被认为是第一个采用RISC设计的商用中央处理器；它在许多UNIX工作站中都占有一席之地。

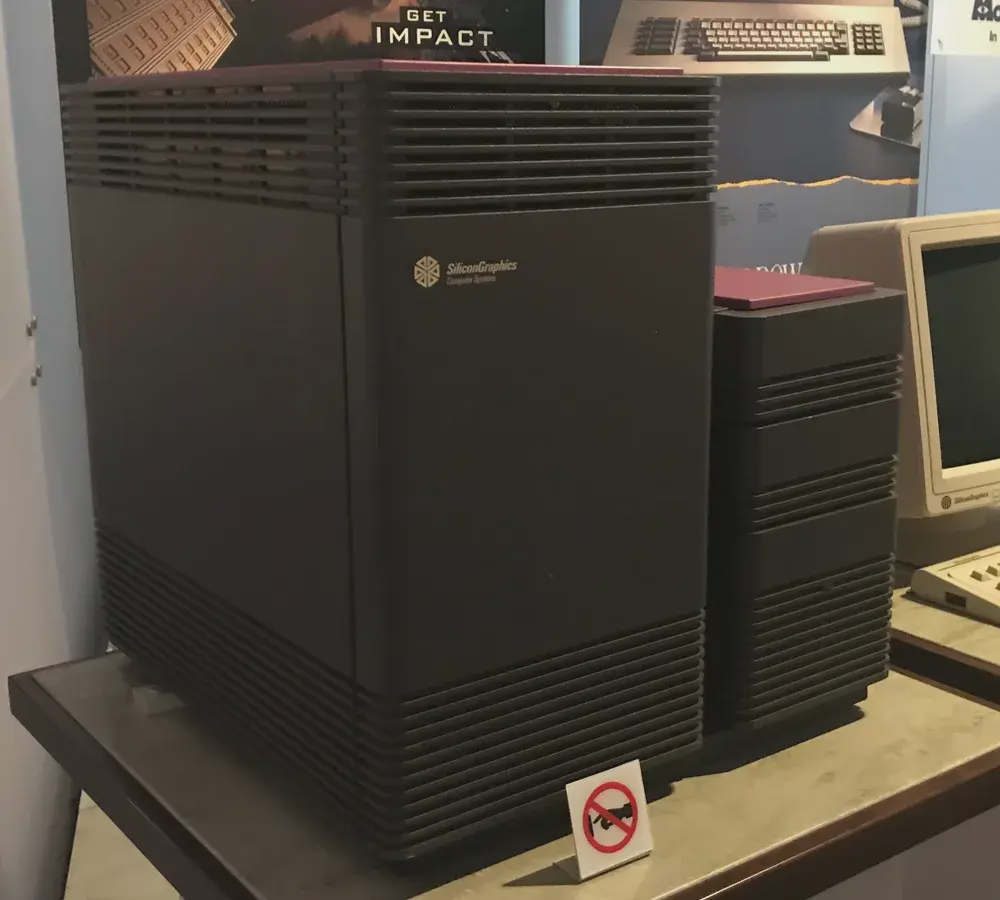

然而，直到 1987 年，MIPS的芯片才成为人们谈论的话题，原因是它被SGI公司采用（且后来被收购），为其设备提供动力。 SGI是计算机图形市场上极具影响力的创新者，尤其是在硬件加速顶点流水线的开发方面，而顶点流水线的任务最初是由软件（CPU内部）完成的。 收购之后，SGI 在CPU和图形领域都占据了领先地位。

在开发 PlayStation 之前，MIPS 转而采用基于IP许可的商业模式，即以许可的形式出售其CPU设计，然后由被许可方自由定制和生产设计。 他们提供的部分产品包括R3000A CPU，它出现在他们的低端产品目录中。 因此，R3000A并不属于旗舰产品系列（不像另一家后来采用的R4000），但就成本而言，它是一项极具吸引力的投资。

回到正题，索尼自行设计了音频和图形芯片，但他们仍然需要能够驱动这两种芯片的领先芯片。 所选的CPU必须足够强大，以展示索尼芯片令人印象深刻的性能，同时价格也要合理，以保持游戏机的价格竞争力。

LSI和委托

与此同时，LSI Logic（一家半导体制造商）是MIPS的许可证持有者，为企业提供“自建”CPU程序。这项服务被称为 CoreWare，客户可以通过选择一系列构建模块来构建自己的 CPU 包[3]。CoreWare 库的一部分包括 “CW33300”模块，这是一个从 LSI LR33300 衍生出来的 CPU 内核，LSI 也将这种现成的 CPU 芯片商业化。 这项服务被称为CoreWare，客户可以通过选择一系列构建模块来构建自己的CPU包[3]。CoreWare 库的一部分包括 “CW33300”模块，这是一个从 LSI LR33300 衍生出来的 CPU 内核，LSI 也将这种现成的 CPU 芯片商业化。 CoreWare库的一部分包括“CW33300”模块，这是一个从LSI LR33300衍生出来的CPU内核，LSI也将这种现成的CPU芯片商业化。

现在，我要把这些说到哪里去呢？ 原来，LSI的LR33300和CW33300是MIPS R3000A系列的二进制兼容版本。 它们的架构在某些方面略有不同，但编程接口（MIPS I ISA）保持不变。

最后，索尼公司委托LSI公司为其开发CPU包。 他们选择了CW33000，更改了一些位，并将其与其他模块组合在一起，形成了PlayStation主板上的芯片。

产品

由此产生的CPU内核运行频率为33.87 MHz，具有以下特点：

• MIPS I ISA：MIPS指令集的第一个版本。 其中，字长为32位，指令集包括乘法和除法指令。
• 32个通用寄存器和2个乘除寄存器： 这些寄存器也是32位的。 其中一个通用寄存器始终为零（R0），这在RISC处理器中很常见。
• 32位数据总线： 在PS1中，数据总线分为两条总线。
  • 主总线（32位）→连接MDEC和GPU。
  • 子总线（16/8位） → 连接其他芯片和I/O。 该总线由总线接口单元桥接，还可以访问GPU和SPU的特殊端口。
• 32位地址总线： 最多可访问4 GB物理内存（即 RAM、内存映射I/O等）。
• 5级流水线：最多可同时执行五条指令（详细说明请参阅上一篇文章）。
• 4 KB指令高速缓存（Cache）： 它也可以被“隔离”，允许程序直接操作指令缓存。
• 奇怪的是，这里没有数据缓存。 通常用于数据缓存的1 KB内存被映射到一个固定地址^[2]。 这个区域也被称为Scratchpad（快速SRAM）。

为了做一些有意义的事情，索尼提供了2 MB的RAM供一般用途使用。 奇怪的是，他们在主板上安装了扩展数据输出（EDO）DRAM芯片。 这些芯片比典型的DRAM稍为高效，可获得更低的延迟。

接管 CPU

在某些情况下，任何子系统（图形、音频或CD）都需要快速处理大块数据。 然而，CPU并非总能满足需求。

因此，CD-ROM控制器、MDEC、GPU、SPU 和并行端口在需要时都可以访问专用DMA控制器。 DMA控制主总线并执行数据传输。 虽然仍需要CPU来设置DMA传输，但其传输速率要比依赖CPU快得多。

此外，请记住，一旦 DMA 启动，CPU 就无法访问主总线。 这意味着CPU将处于空闲状态，除非Scratchpad中的内容能让它保持忙碌！

补充内核

与其他基于MIPS R3000的CPU一样，CW33000支持多达四个协处理器的配置，索尼定制了三个：

系统控制协处理器

系统控制协处理器标识为“CP0”，是MIPS CPU上的一个常见模块。 在基于R3000的系统（如本系统）中，CP0控制高速缓存的实现方式。 因此，可以直接访问数据高速缓存（以“Scratchpad”的形式）和指令高速缓存（使用“高速缓存隔离”）。 控制协处理器还负责处理中断、异常和断点，后者在调试时非常有用。

等等，协处理器不是只能_扩展CPU_的功能吗？ 为什么CP0与CPU紧密耦合？

事实上，R3000内核依赖系统控制协处理器才能使用许多组件，但这是否“合法”取决于对“协处理器”一词的解释。 根据MIPS的规定，协处理器并不是CPU的严格意义上的可选部件，它还可以指挥CPU的周围环境（高速缓存、中断等）。 因此，协处理器可以是系统不可分割的一部分。 在讨论与MIPS有关的系统时，这一点值得注意。

后来，基于R4000的系统将内存管理单元（MMU）和转译后备缓冲区（TLB）整合到了这个模块中，从而增强了它的功能并承担了新的角色。

几何变换引擎

“CP2”或几何变换引擎（GTE）是一种特殊的数学处理器，可加速矢量和矩阵计算。

虽然只能运行定点类型，但它仍能为 3D 图形提供有用的运算，例如：

• 矩阵或矢量乘法和加法；以及矢量平方。
• 透视变换（用于三维投影）。
• 两个或三个矢量的外积（后者用于剪切）。
• 许多使用不同参数的插值函数。
• 来自光源的深度提示和色彩值（用于照明和色彩操作）。
• Z值/深度平均值（我猜测这是用于“排序表”，更多详情请参见“图形”部分）。

您不必记住所有这些信息就能理解文章的其余部分！ 请记住，GTE将负责图形流水线的第一阶段，如3D投影、照明和剪切。 这将有助于生成所需的数据，并发送到GPU进行渲染。

运动解码器

运动解码器（Motion Decoder），也称为“MDEC”或“宏单元解码器”，是 CPU 旁的另一个处理器。 这里，它将“宏单元”解压缩为GPU可以理解的格式。 宏单元是一种数据结构，其中包含与JPEG类似编码的图片。

MDEC一次解压8x8 24bpp像素的位图。 Walker的编程指南指出，MDEC每秒可计算9000个宏单元。 这样就能以30FPS的速度流式传输320x240像素的全动态视频 (FMV)。

DMA用于通过CD-ROM→RAM→MDEC发送压缩数据。 同样的路径在相反的方向上进行，不过在这种情况下，目的地是VRAM。

虽然该组件位于SoC内部并共享相同的数据总线，但它不是MIPS协处理器，因此CPU/DMA要通过内存映射访问它（而不是拦截指令）。

有关MDEC单元的更多信息，我建议查看Sabin^[3]和 Czekański^[4]的资源。

缺了个单元？

到目前为止，我们已经有了“CP0”和“CP2”，但“CP1”在哪里？这是为浮点运算单元（FPU）预留的，恐怕索尼没有提供。 这并不意味着CPU不能进行十进制运算，只是速度不够快（软件模拟的FPU）或过于精确（定点运算）而已。

游戏逻辑（涉及物理、碰撞检测等）仍可使用定点运算。 定点编码以固定的小数位数存储十进制数。 这意味着在某些运算后会损失精度，但请记住，这是视频游戏机，而不是专业的飞行模拟器。 因此，在精度和性能之间进行权衡是可行的。

顺便说一句，如果你想重温一下“定点”、“浮点”、“十进制”和“整数”等概念，我建议你看看Gabriel Ivancescu的文章^[5]。

大量延迟

正如我们之前所见，CW33300是一款流水线处理器，这意味着它可以将多条指令排成队列，在不同阶段并行执行。 这极大地提高了指令吞吐量，但如果控制不当，就会导致流水线冒险，造成计算错误。

MIPS I架构就容易出现这种情况^[6]：

• 控制冒险： 指令可能在不该执行时被执行。
• 数据冒险： 指令可能在更新前使用过期数据运行。

因此，MIPS I CPU表现出以下行为：

• 任何跟随“分支”或“跳转”类型操作码的指令都会被无条件执行： 因此，开发人员必须在分支或跳转后手动在流水线中填充适度的指令（如计算0+0），以减少冒险。 这些填充物被称为分支延迟槽。
  • 现代CPU将这一现象转化为优势：分支预测。 通过增加额外的电路来检测冒险，如果不满足分支/跳转条件，CPU就会丢弃新的计算。 但如果满足了，CPU就节省了一些时间。
• “加载”指令不会使流水线停滞，直到检索到的数据可用： 流水线的第二阶段（称为RD或“读取和解码”）收集运算符^[7]，用于在第三阶段（ALU）执行计算。 第四阶段（MEM，源自“访问内存”（access MEMory））在内存（即主RAM、CD阅读器等）中查找数据。 现在，问题来了：当一条load（加载）指令从外部收集数据时，下一条指令已经获取了运算符。 这意味着，依赖于前一条load指令值的指令需要在中间进行填充，以便及时获取正确的运算符。

从示例中我们可以看到，一些延迟槽被有意义的指令填满，这些指令执行的计算不受冒险的影响。 因此，延迟槽并不总是意味着周期的浪费。

在解释了这些之后，你可能会问，为什么存在这些缺陷的处理器会被商业化。 关于RISC的一个理念是，CPU编程的负担从开发人员转移到了编译器。 特别是 MIPS，他们优先考虑制造高质量的编译器（包括汇编器）来配合他们的新CPU^[8]。 因此，开发人员可以使用更高级别的语言（例如C语言），而工具链则负责处理冒险（通过重新编排指令来填补空白；或添加无用的填充指令作为最后措施）。 因此，总而言之，虽然我不喜欢看到CPU充满气泡，但我认为MIPS以非常巧妙的方式解决了这个问题。

图形

概括地说，图形处理流程的很大一部分是由 GTE 完成的。 其中包括透视变换（利用摄像机的透视将3D空间投射到2D平面上）和光照。 处理后的数据将被发送到索尼专有的GPU上进行渲染。

硬件组织

系统配备1 MB的VRAM，用于存储帧缓冲区、纹理和GPU渲染场景所需的其他资源。 CPU可以使用DMA填充该区域。

配备的芯片（VRAM）是双端口的，就像Virtual Boy的一样。 VRAM使用两条16位总线，可在CPU/DMA/GPU和视频编码器之间同时访问。

不过在这款游戏机的后期版本中，索尼改用了SGRAM芯片（使用单独32位数据总线的单端口选项）。 嘘！…… 好吧，公平地说，每一种都有其优点和缺点。 可以肯定的是，由于时序上的差异，后来的游戏（如喷气摩托3（Jet Moto 3））在基于VRAM的系统上运行时，会出现图形卡顿的现象。 如果你想了解详情，Martin Korth的“Nocash PSX规格”记录了不同的时序等信息^[9]。

绘制场景

如果您一直在阅读世嘉土星的文章，让我告诉您，这款GPU的设计要简单得多！

现在，我主要以Insomniac的小龙斯派罗：龙年（Spyro: Year of the Dragon）为例，向大家展示如何绘制场景。 请注意，这款游戏的内部分辨率过于狭窄（292x217像素），导致我无法清晰地剖析游戏的每个阶段，因此我将其放大了一些，以方便演示。 如果你好奇，这里有一个 原始比例的样本 。

指令

首先，CPU通过向内部64字节FIFO缓冲区填充指令（最多三条），向 GPU 发送几何数据（顶点）。 这些命令可能要求GPU渲染某些内容、更改设置或操作VRAM。

从本质上讲，渲染命令说明了绘制基元的方式和位置。 GPU可以单独绘制线条、矩形和三角形，后者是构成丰富3D模型的基本要素。

一旦接收到几何图形，就会进行剪切，以跳过对不可见多边形（位于摄像机视角之外）的操作。

基元的位置用指向帧缓冲区的 X/Y 坐标系来表示。 PS1的GPU采用整数坐标模型，每个坐标对应一个像素的中心点（称为采样点）。 换句话说，没有小数坐标。

可见性方法

与竞争对手一样，PS1也不具备任何解决可见性问题的硬件功能。 不过，GPU通过提供一个排序表来处理排序的多边形： 这是一个专用表格，其中每个条目都使用深度值（也称为 “Z值”）进行索引，并包含GPU命令所在的地址^[11]。

CPU首先需要手动对多边形进行排序，然后将它们引用到表中正确的条目中。 最后，CPU会命令DMA将表格发送到GPU。 这一过程将使GPU能够以正确的顺序渲染几何图形。

此外，还提供了多个DMA函数，以协助CPU和GPU创建和遍历该表。

光栅化

一旦命令被GPU解码，就需要将接收到的几何图形（顶点）转换为像素。 这将使系统能够应用纹理映射和特效，并最终将其显示在二维面板（电视或显示器）上。 为此，GPU会分配一个像素矩阵作为工作区，这就是所谓的帧缓冲区。 与更复杂的世嘉土星相比，GPU 只需要一个帧缓冲器。

光栅化器是负责将向量转换为线条、三角形或矩形，然后再转换为像素的单元。 现在，这一过程因所需的基元不同而大相径庭^[12]：

• 三角形是最复杂（也是用途最广）的类型，可以制作纹理和阴影。
• 直线的绘制速度较快，但对于纹理表面来说自然不可行。。 它们仍然可以着色
• 矩形也比较快，但只能拿来制作最多容纳256x256像素的精灵（更大的矩形会重复精灵的图形）。 即便如此，它们也不提供仿射变换（X/Y 翻转除外）、着色或特效。 我怀疑这样做是为了帮助 2D 游戏的实施。

对于三角形这个唯一能用来制作纹理的多边形，光栅化器将：

1. 抓取每个三点顶点并计算边缘。 这样就形成了一个三角形。
2. 分析三角形区域，确定它们占据了帧缓冲区的哪些像素。 只有覆盖采样点的多边形部分才会变成像素。

生成的像素不会立即写入帧缓冲区。 相反，它们会被发送到流水线的下一阶段进行进一步处理，我们将在下面的段落中看到。

着色器

为了在三角形或线条上应用光照效果，GPU提供了两种算法：

• 平面着色： 每个基元都有一个恒定的光照度。
• 高洛德（Gouraud）着色： 每个基元的顶点都有自己的光照度。 然后，每个点之间的亮度会自动插值。
  • 可以想象，这种类型比平面阴影效果更逼真。

之所以有这种选择，是因为平面着色每秒填充的多边形数量是高洛德着色的~2.5倍，因此优化哪些多边形需要比其他多边形更逼真的着色非常重要。

纹理

三角形表面还可以与纹理（2D位图）混合，生成最终效果。

GPU执行逆纹理映射，即 GPU 遍历每个光栅化像素，并在纹理贴图中查找其对应的像素（称为纹理元素（Texel））。 纹理元素是通过线性插值纹理贴图（在VRAM中找到）来计算的，以符合多边形的形状。 用于插值的程序称为“仿射纹理贴图”，这种技术只使用2D坐标（X-Y值），而忽略了用于透视的第三个坐标（Z或“深度”）。

由于纹理贴图很少具有光栅化多边形的精确尺寸，因此可能会出现混叠（不正确的结果）。 这表现为不必要的失真，例如缺失或放大的纹理。 为了解决这个问题，先进的GPU采用纹理过滤技术来平滑（插值）颜色的突然变化。 现在，PS1的GPU没有实现任何过滤功能，因此它采用了一种名为近邻的算法来校正比例，而不会平滑结果。 这种算法速度非常快（而且便宜），但这也解释了为什么纹理模型看起来会“方方正正”。

GPU还包含以下可供使用的特效（在三角形上）：

• 半透明： 模拟光线穿过多个纹理。
• 抖动： 柔化颜色的突然变化，同时保持相同的调色板。

值得一提的是，PS1恰好擅长这些效果！

剩余步骤

完成后，GPU会将像素写入VRAM中的帧缓冲区，然后由视频编码器接收并播放到屏幕上。

设计

让我们从这些理论中解脱出来。 这里有一些为3D时代从头开始设计的游戏角色的例子，它们是可交互的，所以我鼓励你去看看！

“现代版本”中可用的互动模型

“现代版本”中可用的互动模型

玩转 VRAM

利用可用的 VRAM（整整 1 MB），我们可以分配一个1024×512像素、16位色彩的超大帧缓冲区，或者一个960×512像素、24位色彩的逼真帧缓冲区–让我们可以绘制任何游戏都曾展示过的最佳帧…… 这听起来很令人印象深刻，对吧？ 不过，这也引发了一些问题：

• 这些尺寸必须按照标准化的定义（即 480 NTSC、576 PAL）重新缩放，这样视频编码器才能将其播放到消费者的电视上。
• 如果没有任何空间留给其他素材（如纹理、色彩表等），GPU 又怎么能画出像样的东西呢？
• PS1的GPU最多只能绘制640×480像素和16bpp颜色的帧缓冲区。

好吧，那就用16bpp的640x480缓冲区来代替，这样就有424 KB的VRAM用于绘制材质。 到目前为止还不错吧？ 同样，这样的分辨率在 CRT 显示器上可能还不错，但在 90 年代每个人家里都有的那种电视上就不那么明显了。 那么，有没有办法优化帧缓冲器呢？ 引入可调节的帧缓冲器。

从本质上讲，该游戏机的GPU不需要通过使用“不受欢迎”的分辨率来浪费宝贵的VRAM，而是允许减少帧缓冲区的尺寸，从而有效地增加其他资源的可用空间。 在“Gears Episode 2”^[13]中，Halkun展示了一种将640x480帧缓冲区分为两个320x480帧缓冲区的设置，然后依靠一种名为“翻页”（page-flipping）的技术同时渲染多个场景。

翻页技术包括在游戏需要时，在两个可用的帧之间切换显示位置，使游戏可以在显示一个场景的同时渲染另一个场景。 因此，可以隐藏任何闪烁效果，并改善加载时间（玩家肯定会对此表示赞赏！）。

总体而言，Halkun的布局仅消耗600 KB的VRAM。 剩下的部分（424 KB）可用于存储颜色查找表和纹理，再加上2 KB的纹理缓存，这样的设置非常方便高效。

最后值得一提的是，VRAM可以同时使用多种颜色深度进行映射，这意味着程序员可以在24bpp位图（例如FMV框架使用的位图）旁边分配一个16bpp的帧缓冲区。 这是另一项有利于进一步优化空间的功能。

机密与限制

尽管PS1的架构非常简单合适，但问题还是接踵而至。 令人惊讶的是，某些问题却能通过非常巧妙的变通方法得到解决！

扭曲的模型/纹理

众所周知，用于处理几何图形和应用纹理的例程存在一些误差。

首先，光栅处理器只能处理像素单位：虽然顶点坐标是整数，但计算出的三角形边缘可能只占一个像素的一小部分。 然而，光栅化器只会在三角形区域覆盖像素采样点的情况下绘制像素，而不会跟踪所占的部分^[14]。 这就带来了一些问题：

• 模型的外部边缘在轻微移动时会突然跳动。
• 网格中的三角形（共享相同的顶点和边缘）会“争抢”绘制相同的像素。 有了排序表，GPU将按照“先到先得”的原则进行绘制，这可能会导致三角形交叉点在轻微移动时闪烁或重叠。

解决这一问题的方法通常是采用亚像素分辨率（sub-pixel resolution），光栅化器从中跟踪每个三角形区域所占像素的分数^[15]。 因此，可以添加抗锯齿方法来缓和锯齿状边缘或颜色的突然变化。

接着，排序表要求开发人员/程序按照正确的顺序显示几何图形。 在某些情况下，为了提高性能，执行的计算依赖于过多的近似值。 这可能会导致本应显示的表面闪烁或被遮挡。

此外，设置低分辨率的帧缓冲区可能会放大所有这些混叠问题。

最后，正如大家所知，仿射变换没有深度感，当摄像机靠近模型并垂直于观看者时，用户的感知可能会被混淆^[16]。 这种效果也被称为纹理扭曲（texture warping）。 因此，一些游戏采用了曲面细分（将大多边形分割成小多边形）来减少失真，而另一些游戏则直接交换纹理，改用纯色。 一般来说，GPU最终会通过实现透视校正来解决这一问题，即使用深度值对纹理进行插值。

自相矛盾的主张

如果你查看其他技术频道或论坛，你会发现关于PS1摇摆/扭曲/失真效果的其他解释。 其中一些与我之前的解释不谋而合，而另一些则会提出不同的观点。 因此，我想就以下说法不准确的原因谈谈我的看法：

模型/纹理晃动是因为缺少FPU

FPU 并不决定计算机是否能进行小数运算。 PS1和其他没有FPU的计算机一样，仍然可以进行定点运算。 此外，使用软件仿真，浮点数也可以计算（只是速度较慢）。 总之，FPU只是加速器，不要将其与ALU（算术逻辑单元，CPU中执行算术运算的关键部分）或十进制数混为一谈。

GPU 的整数坐标系导致模型/纹理晃动

采用整数坐标系是降低GPU计算成本的常用方法。 正是因为没有采用亚像素分辨率，这才成为一个显而易见的问题。 总而言之，如果光栅处理器能够计算三角形所占像素的比例，那么就可以使用抗锯齿技术来平滑色彩的突然变化。

缺乏混合映射导致纹理扭曲

实施反纹理映射的GPU（如本机）会出现一种称为“欠采样”的测量误差（一个像素被映射到多个纹理）。 因此，这会产生混叠（错误的结果）。 在渲染距离摄像机较远的几何体时，这种现象非常明显。 为了解决这个问题，现代纹理贴图程序采用了“三线性过滤”技术，即使用存储在不同比例的相同纹理软化色元（mipmaps），并在两者之间进行一些插值。 总而言之，mipmapping是一种解决混叠问题的方法。 它是一种仿射纹理贴图（缺乏透视校正），在三点表面上进行纹理插值，而不考虑深度。 因此会产生“扭曲”效果。

缺乏Z缓冲导致模型/纹理闪烁

带有Z缓冲的GPU可在硬件层面上解决可见表面的确定问题。 PS1依赖于排序表，这意味着开发人员负责确定哪些几何体位于其他几何体之前。 总之，任何显示闪烁三角形的模型都是由排序例程（软件）引起的，因此可以通过相同的软件来解决。

预渲染的图形

现在让我们来谈谈“好”的功能…

如果一款游戏想要获得比GPU所能提供的更逼真的场景，一个可行的办法就是堆叠两个三角形，然后使用运动解码器在上面输入预渲染的电影画面。 FMV视频会占用大量空间，幸好CD-ROM为此做了准备。

有些游戏专门依靠它来合成背景，而且老实说，在显像管电视上看这些视频还是很有说服力的，但显然，具有升分辨率功能的现代模拟器很快就能分辨出来。

视频输出

该控制台的第一版带有以下端口，可传输数量惊人的视频信号：

• RFU DC：这个接口很快就被移除了，它本来是用来连接射频调制器的。
• RCA：提供复合视频接口。
• S-Video：提供Luma+Sync（组合）和Chroma。
• AV多路输出： 提供除RFU以外的所有前述信号，以及RGB和一条5V+电源线。

后来的控制台改版取消了这些端口，最后只剩下 “AV多路输出”。

音频

索尼标志性的声音处理单元（SPU）可以解决这个问题。 该芯片支持大量24通道16位ADPCM采样（著名的PCM采样的更高效版本），采样率为44.1 kHz（音频CD质量）。

该芯片还具有以下功能：

• 音高调制： 顾名思义，游戏可以自动改变采样音高，而无需额外存储。 这对音乐排序非常有用。
• 频率调制： 可指定声音来改变其他声音的频率。 类似于调频合成。
• ADSR包络： 这是一组可用于振幅调制的属性。
• 循环： 指示系统重复播放一段音频。
• 数字混响：在特定的氛围中模拟正在播放的样本，让播放者身临其境。

512 KB DRAM（称为“声音RAM”）用作音频缓冲区。 CPU（仅通过 DMA）和CD控制器可访问该内存。 虽然游戏只有508 KB可用来存储采样，但SPU会保留其余部分用于处理音频CD音乐。 如果激活混响功能，内存容量还会进一步减少。

CD控制器还能将采样直接发送到音频混音器，而无需经过音频缓冲区或 CPU 干预。 采样还可以使用“XA”编码进行压缩，SPU可以对其进行即时解码。

流媒体时代

与土星类似，游戏不再依赖于音乐排序或预定义波形，而且由于CD-ROM介质的存储量大，开发人员可以存储完全制作好的采样，然后直接将它们流式传输到音频芯片。

I/O

有两个I/O 端口（串行和并行）可供附加设备使用。 不过，在后来的游戏机版本中，这些端口已被移除，原因是它们未被采用，而且有可能被用来破解复制保护系统。

CD子系统

控制CD驱动器的区块是一个有趣的区域，你可以把它想象成PlayStation内部的一台独立电脑。

该子系统由以下部分组成

• 数字信号处理器（DSP）：控制电机和激光器，并处理来自激光器的射频信号。
• 一个子CPU： 由摩托罗拉68HC05微控制器、512 B RAM和16 KB ROM组成的中央处理器套件^[17]。 简而言之，子CPU运行存储在ROM中的本地程序，并控制DSP。 子CPU程序执行复制保护措施，无论主CPU“喜欢与否”，这些措施都会被执行。
• CD控制器： 它是CD子系统和游戏机其他部分之间的中间人，接收主CPU的命令（以先进先出（FIFO）的方式），并在某些事件发生后触发中断。 作为控制器，该芯片与副CPU通信，并从DSP接收CD数据。 此外，控制器还包含一个DMA单元，并与SPU相连，可直接串流音频。
• 32 KB的SRAM与控制器相连： 这大概是用作从光盘读取数据的缓冲区。

这个子系统有点像每个人家里都有的普通CD读取器，只是索尼在子CPU程序中进行了调整，以执行反盗版检查。

前端端口

控制器和存储卡插槽在电气上是相同的^[18]，因此每个插槽的地址都是硬编码。 此外，索尼还改变了端口的物理形状，以避免发生意外。

与这些设备的通信是通过串行接口完成的。 从游戏机发出的命令将传递到两个插槽中的一个（“存储 卡0”和“控制器0”，或 “存储 卡1”和“控制器1”）。 然后，两个附件都将以其独一无二标识符作出应答，这将使游戏机从现在起专注于特定类型的设备（存储卡或控制器）。

操作系统

系统包括一个512 KB的ROM，其中存储了一个“BIOS”。 该程序提供多种服务，包括启动程序、显示用户shell以及提供一系列I/O例程 ^[19]。

BIOS/ 内核

BIOS是游戏的关键依赖程序，因为该程序可从CD驱动器启动游戏。 此外，BIOS还是与游戏机硬件交互的“中间人”。 后一种方法类似于IBM在其IBM PC BIOS中采用的方法，即鼓励开发人员使用标准中断表（包含I/O例程），而不是依赖于平台的I/O 端口。

尽管如此，PS1的BIOS还是提供了一些例程，例如

• 光驱命令。
• 文件系统操作（从 CD-ROM 和存储卡）。
• 多线程。
• 标准C函数（字符串操作、内存操作等）。

由于BIOS ROM的访问速度非常慢（与8位数据总线相连），API被打包成内核的形式，并在启动时复制到主RAM中。 因此，64 KB的主RAM是为内核预留的。 顺便说一句，内核也被称为PlayStation OS。

启动过程

CPU的复位向量位于0xBFC00000，指向BIOS ROM。

与世嘉土星的启动过程类似，PS1在接通电源后会：

1. 查找BIOS ROM并执行例程初始化硬件。
2. 加载PlayStation操作系统。
3. 显示高光屏。
4. 如果插入了CD，CD-ROM控制器会检查CD是否为正版：
   • 是→控制器允许读取内容。
     1. CPU将查找“SYSTEM.CNF”并继续执行。
   • 不是→CPU将显示错误信息。
5. 如果没有插入 CD，CPU将显示shell界面。 现在由用户控制。

shell界面是一个简单的图形界面，用户可以复制或删除存储卡中的保存内容，或播放音频CD。

游戏

就像世嘉土星和其他改用CD介质的游戏机一样，现在游戏也有了一套新的设施： 大容量存储空间（640 MB）、良好的音质和归功于2倍速光驱带来的“不慢”的读取速度。

如果您想了解光盘（CD）的工作原理，我已在世嘉土星文章中做了简要说明。

开发生态

官方SDK提供了与BIOS例程链接的C库，用于访问硬件。 如果你想知道，其实这是帮助在各种平台上模拟PS1的主要因素。

除了SDK，索尼还分发了DTL-H2000等专用硬件：一块双插槽ISA卡，包含PS1的内部结构和输入/输出^[20]，以及用于调试的额外电路。 该卡可以访问主机的硬盘驱动器，并能不受限制地执行PS1软件。 相应的软件需要一台安装了Windows 3.1或Windows 95的PC。

反盗版/锁区

大家可能都知道，要从光盘中获取数据，需要使用激光束来检测光盘轨道上的凹坑和平地。

现在，传统光盘并不是100%平整的，它们的轨道经常会有微小的波动。 这些缺陷在读取数据时是完全无法察觉的，因为激光可以在读取时自动校准。

这正是索尼复制保护方法的基础： 子CPU可以读取光盘上的目录（Table of Contents，TOC），这些目录是用一种预定义的频率刻制的，非正式地称为摇摆槽（Wobble Groove），这种频率只在母盘制作过程中使用，无法通过传统刻录机复制。 TOC位于光盘的内部（称为“导入”（Lead-In）区），指示激光如何在整个光盘中导航^[21]。 此外，作为一种容错机制，它还会重复多次。

在 PS1 游戏的 TOC 中，嵌入了以下字符串之一：

• SCEA → 美国索尼电脑娱乐。
• SCEE → 欧洲索尼电脑娱乐。
• SCEI → 日本索尼电脑娱乐。

可以想象，光驱也会使用这种技术进行锁区。

击败

另一方面，这种检查只在开始时执行一次，因此在通过检查后手动交换光盘可能会破解这种保护……并有损坏光驱的风险。 后来，一些游戏自己动手，经常在游戏中重新初始化硬盘，以便再次执行检查，这样做是为了防止用户使用 “交换技巧”。

另外，还可以在游戏机中焊接编程了模拟摇摆信号的微小电路板。 这些电路板被称为改机芯片（Modchips），虽然在法律上有问题，但却非常受欢迎。

报复

模拟器的使用对发行商来说也是一种威胁。 因此，一些游戏包含了自己的检查（主要是校验和），以打击任何类型的未经授权的使用或修改。

我听说其中一种检查方法是故意重新初始化光驱，然后让它读取无法通过摇摆槽检查的特定扇区。 如果这样做还是成功解锁了光驱，那么游戏（仍然保存在RAM中）就会很高兴地显示其反盗版材料。 请注意，这种方法也会影响使用正版游戏的改装游戏机。

后来，索尼提供了一个名为Libcrypt的库，利用两种方法加强了复制保护措施^[22]：

• 从硬件方面来说，扇区的校验和存储在光盘的子通道中。
  • 光盘子通道传统上存储元数据，主要用于引导光驱。 用户无法访问这些子通道，传统的光驱也很少允许手动写入这些子通道。
• 在软件方面，游戏的不同点都嵌入了一组例程，用于获取校验和值并将其与其他值混合。 这样做的目的是为了减少模拟器和改机芯片的影响。

这就是全部了，伙计们。
